口罩顆粒物過濾效率測試儀
來源：www.pdbusiness.cn????發布時間：2020-06-05 15:15 ????瀏覽次數 :

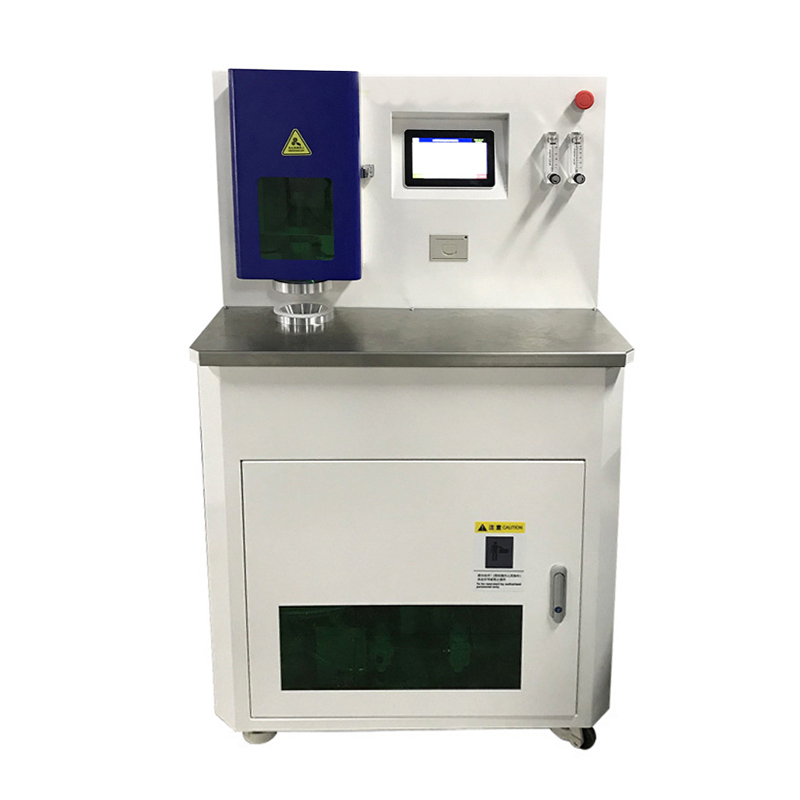

口罩顆粒物過濾效率測試儀
型號：WY-cs1000
顆粒物過濾效率測試儀也稱為顆粒物過濾效率試驗儀、熔噴布過濾效率測試儀和口罩過濾性能測試儀等。
主要用于測試0.1%-99.99%等級濾料效率測試，根據國際標準對過濾料、日常防護型口罩、醫用口罩、呼吸器等進行顆粒物過濾效率的測試。該測試臺的設計結構緊密、輕便，而且在運行測試過程中，僅僅需要額外提供合適的電源和壓縮空氣（無水、無油），適用于醫療器械檢驗中心、安全防護檢驗中心、勞動防護檢驗中心、藥品檢驗中心、疾病預防控制中心、紡織品檢測中心、醫院、口罩和呼吸器生產企業等。
標準參照：
A. GB2626-2019《呼吸防護用品自吸過濾式防顆粒物呼吸器》
B. GB/T 32610-2016日常防護型口罩技術規范
C. YY0469-2011 《醫用外科口罩》
D. 《歐洲標準 EN1822-3：1998 單張濾料試驗》
E. EN149:2001+A1:2009口罩測試標準
原理及適用范參圍
本測試臺采用7寸電容觸摸屏，全中文操作界面，使用者僅需要提供2.2Mpa的
壓縮氣體，插上電源，即可實現全自動化操作。
顆粒物過濾效率評估：配備了DEHS或NaCl氣溶膠發生器，以此產生穩定的氣溶
膠顆粒物濃度，將被測樣品放置在自動化夾具中后，通過激光粒子計數器分別捕
捉到未過濾的顆粒物和已過濾的顆粒物的數量和濃度，并計算出被測樣品過濾前
后的效率比，完成后可以輸入樣品編號，然后直接打印結果、藍牙分享、USB導出。
流量：標配配備了32L/min和85L/min流量測試，可選配95L/min測量模式。
阻力測試：本測試臺還配備了壓力差傳感器，可以在測試顆粒物過濾效率
時，同時測量出阻力值。
顆粒過濾效率測試儀指導手冊
基本功能
• 過濾效率測定（激光粒子計數法）。
• 阻力測定。
• 測量流速自動切換（32L/min、85L/min、95L/min）。
• 數據可存儲、打印、藍牙分享和USB導出。
• 殘留測試、誤差校準。
• WIFI聯網升級。
標準配置：
|
序號 |
項目 |
數量 |
單位 |
|
1 |
7 寸觸摸屏控制系統 |
1 |
臺 |
|
2 |
NaCl 氣溶膠發生器 |
1 |
套 |
|
3 |
DEHS 氣溶膠發生器(選配) |
1 |
套 |
|
4 |
激光塵埃粒子計數器 |
1 |
臺 |
|
5 |
壓差變送器 |
2 |
臺 |
|
6 |
30L/min 流量計 |
1 |
個 |
|
7 |
40L/min 流量計 |
1 |
個 |
|
8 |
60L/min 流量計 |
1 |
個 |
|
9 |
高效過濾器 |
1 |
套 |
|
10 |
壓縮氣體加熱器 |
1 |
臺 |
|
11 |
熱敏打印機 |
1 |
臺 |
|
12 |
三級過濾器 |
1 |
臺 |
|
13 |
直流電源 12V |
1 |
臺 |
|
14 |
直流電源 24V |
1 |
臺 |
|
15 |
氣動控制部分 |
1 |
套 |
|
16 |
氣缸控制部分 |
1 |
套 |
|
17 |
氣體旁路裝置 |
1 |
個 |
技術參數：
|
1 |
適用濾料： |
|
|
|
|
⑴ 玻璃纖維濾料 |
|
|
|
⑵ PP 濾料 |
|
|
|
⑶ 覆膜濾料 |
|
|
|
⑷ 熔噴濾料及醫用口罩、防護服等 |
|
2 |
檢測粒徑檔別： |
0.3、0.5、1.0、2.0、5.0、10.0 μ m |
|
3 |
測試流量范圍： |
默認 32L/min 和 85L/min 自動切換。
選配 95L/min. |
|
4 |
效率測量范圍： |
0～99.99% |
|
5 |
檢測阻力范圍： |
0～1000 Pａ |
|
6 |
塵源： |
|
|
|
|
（1） 氣溶膠（DEHS） |
|
|
|
（2） 鈉鹽（2%NaCl 溶液） |
|
|
|
（3） 空氣或者其他自定義。 |
|
7 |
標準測試面積： |
100 cm2 |
|
8 |
壓縮氣體： |
2.2MPa |
|
9 |
電源： |
220V/50 Hｚ |
|
10 |
系統功耗： |
＜1500W |
|
11 |
外形尺寸： |
800 mm（寬）×680 mm（深）×1520 mm（高） |
